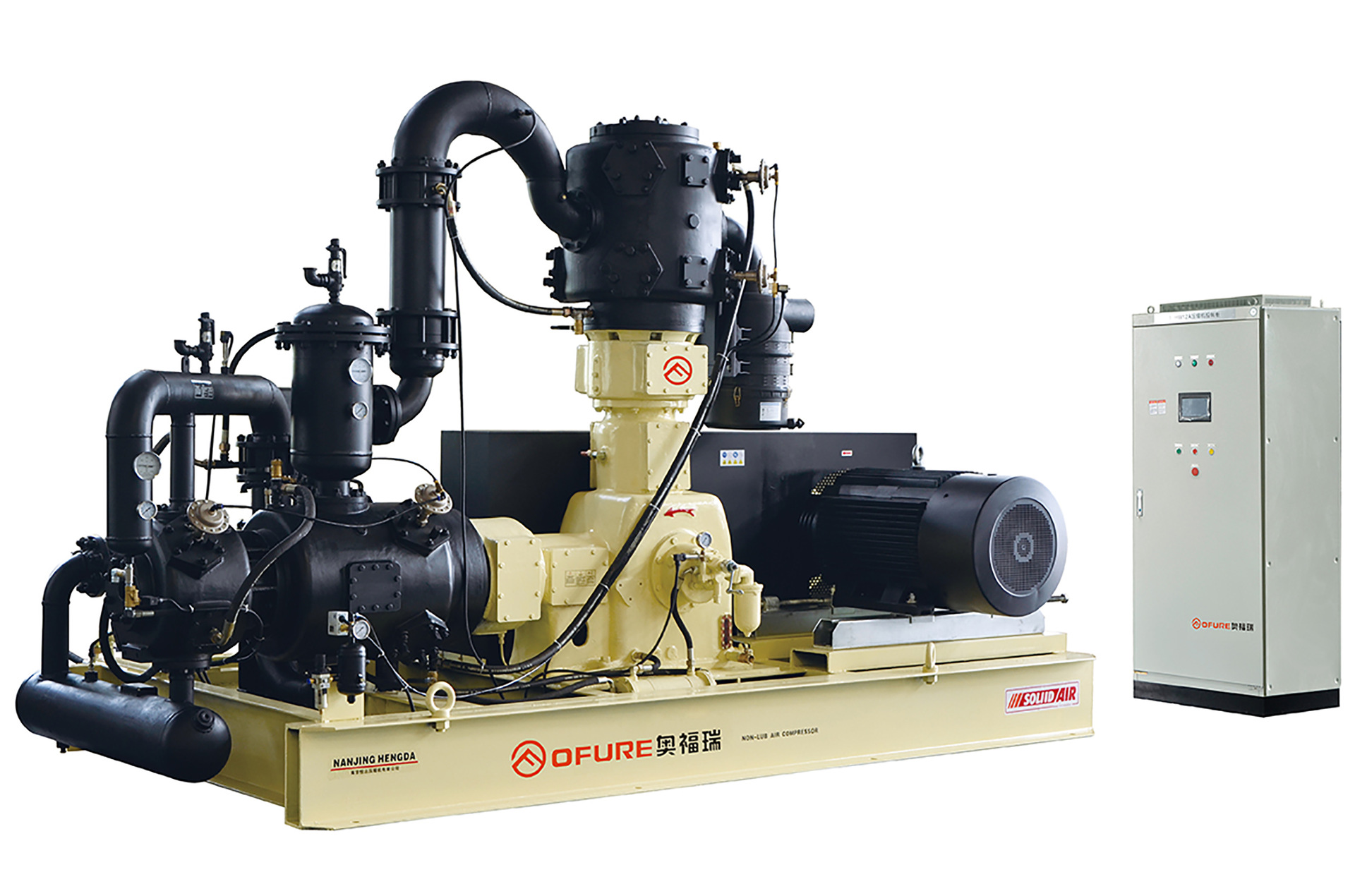

L型無油水冷活塞式空氣壓縮機
時間：2020-12-21 01:57:28瀏覽次數：2999次
財富熱線：15051871682
主機結構特點
壓縮級數：三級壓縮，一級為雙作用氣缸，二、三級為單作用氣缸。
行程長：較同行業長10％至30％甚至更多。
活塞力?。盒谐涕L(zhǎng)，活塞直徑減少，活塞力減小。
低排氣溫度，三級的排氣溫度為90℃~130℃，極大地延長了易損件的壽命。
活塞環數量：每級多配1至3根環，減少了每級的泄漏，降低了無用功。
*小的震動：運動部件精確的重量控制，實現了動平衡。
每級具有高效冷卻器，使壓縮循環接近等溫壓縮，降低了功率損耗。
整機配置特點

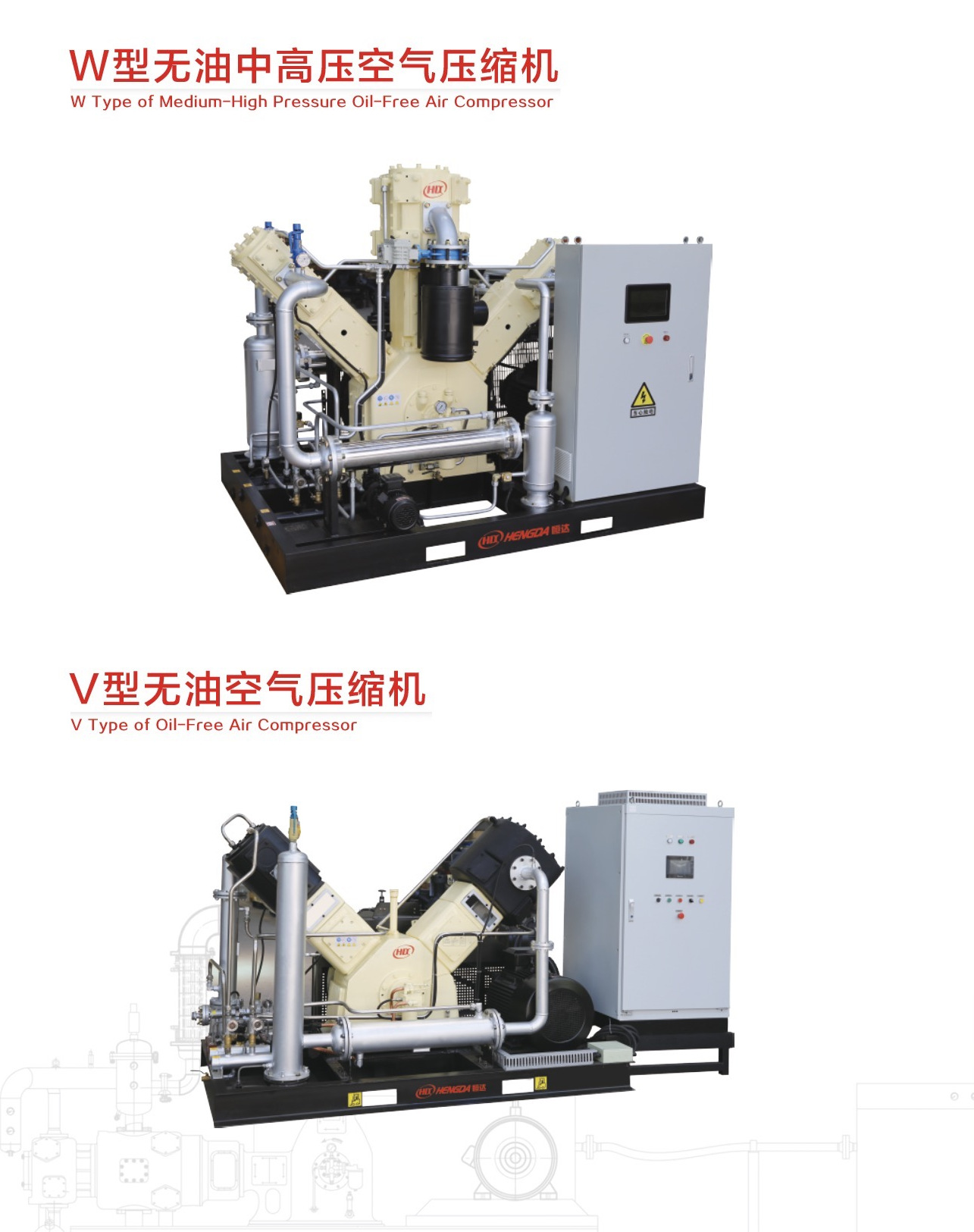

整機采用“L”型設計，行程長，結構簡單，主機零部件安裝在一個機架上，克服了“V”型及“W”型行程較短及結構較復雜的缺點。上有兩個十字頭組件，兩個連桿及軸承，第三級無活塞桿填料，更利于第三級高壓氣體的密封，也解決了水平對置式壓縮機高壓級填料易損的缺點。*少的運動部件，第二級和第三級較小，且水平放置，可*大限度的延長活塞環使用壽命。

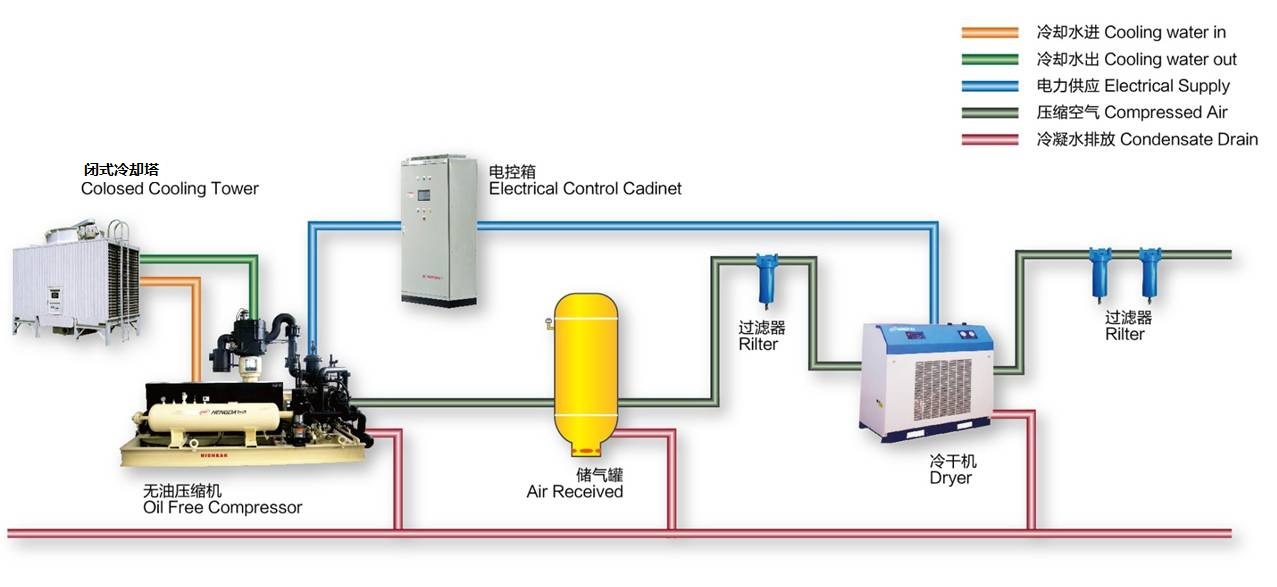

所有部件安裝在同一個底座上，包括氣路、水路及排空接口，無需專門地基，安裝成本低、簡便，維護方便、快速。
整機采用PLC控制，一、二、三級溫度及壓力均有傳感器，油壓、水路也設有傳感器，信號由PLC集中控制，且有自動故障報警，超限停機，并且可實現多機組自動聯控。
每級除壓力傳感器外均設有安全閥，三級高壓處更有壓力傳感器，超高壓報警壓力開關及安全閥的三層保護措施。
油冷卻器和自動油泵，在機身上預留潤滑油加熱接口，可根據客戶需求配置（選配）。
水冷卻系統設有增壓水泵，以保證機組所需冷卻水量。
技術參數
| 設備名稱MODEL | 外形尺寸 | 流量M3/min | 轉速r/min | 功率KW |
| HLW-8.5/40 | 4050*1750*2380 | 8.5 | 450 | 90 |
| HLW-10/40 | 4050*1750*2380 | 10 | 500 | 110 |
| HLW-12/40 | 4050*1750*2380 | 12 | 420 | 132 |
| HLW-16/40 | 4650*2200*2780 | 16 | 390 | 160 |
| HLW-18/40 | 4650*2200*2780 | 18 | 440 | 185 |
| HLW-20/40 | 4650*2200*2780 | 20 | 470 | 200 |
| HLW-22/40 | 4650*2200*2780 | 22 | 500 | 220 |
| HLW-25/40 | 4950*2690*2980 | 25 | 390 | 250 |
| HLW-28/40 | 4950*2690*2980 | 28 | 440 | 280 |
| HLW-30/40 | 4950*2690*2980 | 30 | 470 | 300 |
